技術介紹：

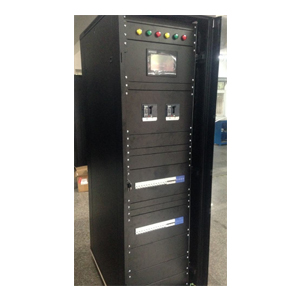

PDP配電柜采用SM機柜結構設計，框架采用九折滾軋型材焊接組成，尺寸為：850*500*2000，高密度網孔圓弧主門，主要用于配電設備與開關元器件區域，主體門通風散熱率不超過68%，右邊走線維護小門，開門角度均大于130度，配電柜四面和上面都可以靈活拆裝，可以上下走線。PDP配電柜可以靠墻安裝，當靠墻安裝后可以在前面維護，離開墻面安裝可以前后維護。保證機房整體風格和規格完全統一，建設一體化美觀。

機房配電設計：

UPS市電進線配電柜1套：UPS柜分別有2路不同變壓器或1路變壓器和1路油機同時供電，為保障機房供電安全，UPS柜設計1臺1250A/4P ATS（PC級）雙電源相互自動切換供電。UPS柜容量1250A匯總主母線，電量分配負載主體采用單母排結構，按A、B、C三相均衡設計，下端分別有三項單元輸出至UPS及其它分配電柜：800A3P下調630 A塑殼開關2個，400A3P塑殼開關2個，630A3P塑殼開關備用1個；3+1 B級浪涌防雷保護系統，前后維護。

動力配電柜2套：動力柜分別有2路不同變壓器或1路變壓器和1路油機同時供電，為保障機房供電安全，動力柜設計1臺630A/4P ATS（PC級）雙電源相互自動切換供電。動力柜容量630A匯總主母線，電量分配負載主體采用單母排結構，按A、B、C三相均衡設計，下端分別有多個三項單元輸出至機房設備及其它分配電箱：100A3P塑殼開關4個備用2個，80A3P塑殼開關2個備用1個，63A3P微段開關11個備用5個；3+1 C級浪涌防雷保護系統，前后維護。

UPS輸出柜2套：UPS輸出柜容量630A單母線，電量分配負載主體采用單母排結構，按A、B、C三相均衡設計，下端分別有多個三項單元輸出至列頭柜及其它設備：250A3P塑殼開關2個備用1個，160A3P塑殼開關1個備用1個，63A3P微段開關3個備用1個；3+1 C級浪涌防雷保護系統，前后維護。

SPM列頭柜設計LED智能儀表監控系統和三相指示燈，方便本地電力狀態查看和維護，智能儀表支持485通訊可接入機房環境監控平臺。

為保證列頭柜的電力輸入輸出安全，柜體采用SM智能機柜，電器元器件選用進口品牌施耐德。
