接地網的性能價格比較
|
比較項目
|
傳統鋼接地系統
|
鍍銅接地系統
|
|
工程費用
|
材料費低
施工費高(占地面積大) 其他費用高(打深井等)
|
適中低 無
|
|
接地材料
|
鋼材(鍍鋅扁鋼或角鐵)
|
銅或銅包鋼材料
|
|
連接方式
|
電焊
電氣性能不穩定,接觸電阻大
|
放熱焊接
電氣性能穩定,沒有接觸電阻
|
|
導電性能
|
導電性良好
|
導電性好,是鋼材的八倍
|
|
防腐性能
|
鋼 材 差 鍍鋅鋼一般
|
銅材的耐腐性是鋼材的十倍是鍍鋅鋼的三倍
|
|
接地效果
|
不穩定，接地電阻會持續上升
|
很穩定,接地電阻會保持在一個較穩
定的水準
|
|
使用年限
|
不到十年，須定期維護
|
三十年，完全免維護
|
|
綜合比較
|
銅鍍鋼棒接地系統雖然一次性投入比傳統接地系統多些,但它的壽命長,性能 穩,免維護的獨特性能和優勢是傳統接地方式無法比擬的
|
不同材質接地棒的比較
|
比較項目
|
銅覆鋼棒
|
鋅包裹鋼棒
|
鍍鋅鋼棒
|
銅棒
|
|
服務壽命
|
長（服務30年以上）
|
取決包裹工藝
|
短（最長為10年）
|
長
|
|
特性
|
永久分子結合，低電 阻性能，載流能力強， 深鉆時銅層不會脫落或皺裂，即使棒彎曲時也不會有裂縫
|
鑄造包裹，粘合不緊密；包層容易剝落，導致電阻增大，并且加劇鋼棒的腐蝕
|
鍍鋅涂層：載流能力差，如果棒彎時會有裂縫
|
純銅：載流能力強。
|
|
施工特點
|
高強炭鋼和尖端，張力強度大，適合深鉆
|
必須采用鉆機鉆孔安裝
|
高強炭鋼和尖端， 張力強度大，適合深鉆
|
材質較軟，容易彎曲，不能深鉆
|
|
價格
|
適中
|
較貴
|
便宜
|
貴
|
美國國家標準局開挖研究全美128個接地系統中的333個不同類型接地極(包括鍍鋅鋼, 鍍銅鋼棒等)36500樣本后，得出結論：鍍鋅鋼可用于設計10年壽命的接地系統，銅鍍鋼棒可用于設計40年壽命的接地系統。
耐腐蝕性比較：銅覆鋼

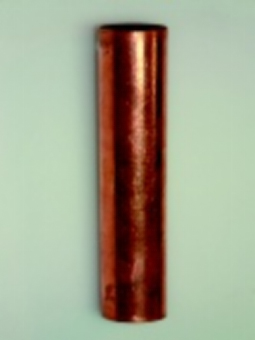

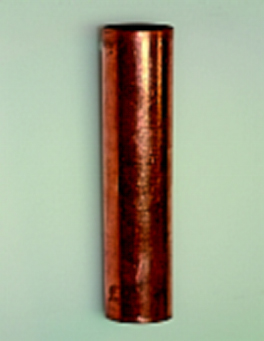

銅層厚度為0.25mm的銅覆鋼棒在腐蝕測試前后的情況
（a）
（b）
耐腐蝕性比較：熱鍍鋅鋼

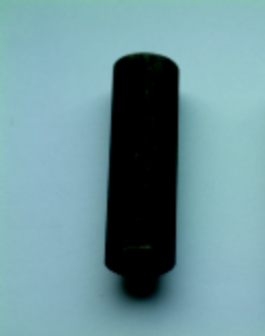

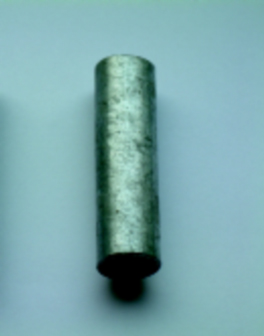

熱鍍鋅厚度為0.08mm的鋼棒在腐蝕測試前后的情況
（a）
（b）
接地網的腐蝕問題

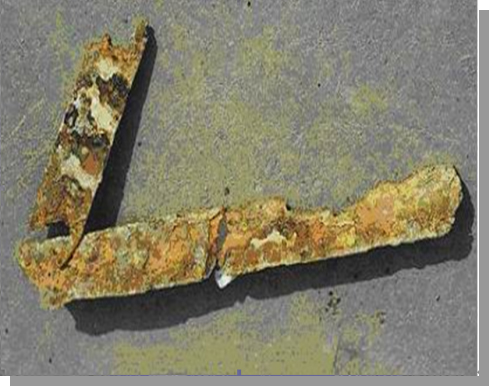

埋設8年的鍍鋅扁鋼

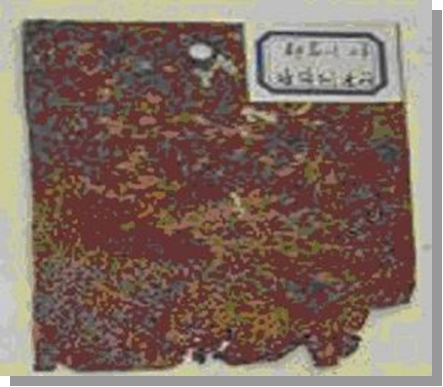

埋設2年的鍍鋅鋼試片

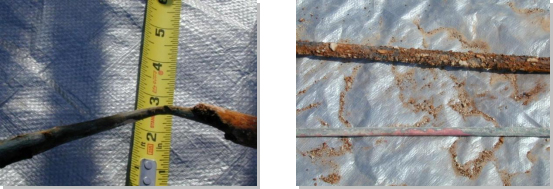

鍍鋅鋼與鍍銅鋼腐蝕對比圖片
同年埋設在同一地區的鍍鋅鋼和鍍銅鋼
|
